空心锥型喷嘴及转角型喷嘴

本文来源:天津三安科技有限公司

空心锥喷嘴喷雾效果短款实心锥喷嘴

设计特点

AA/A系列金属喷嘴的特点是能产生空心锥形喷雾形状,喷射区域成环形,喷雾角度为51°-114°。
该类喷嘴能在大范围的流率和压力下产生分布均匀,液滴大小为小到中等的喷雾。即使是在低压条件下,AA/A系列金属喷嘴亦能对液体进行良好的雾化应用及产生良好效果。对于要求快速热交换或要求有效的空悬液滴的冲击应用中,这种效果尤其明显。
AA/A系列金属喷嘴具有独特的旋流腔结构,其大而通畅的流通道,能减少或消除阻塞现象。
AA系列金属喷嘴为外螺纹接头,A系列金属喷嘴为内螺纹接头。


一般应用

• 气体洗涤与冷却
• 水冷却
• 灭尘控制
• 金属处理
• 化学反应处理
• 其它热交换应用

汽车喷漆前处理喷淋

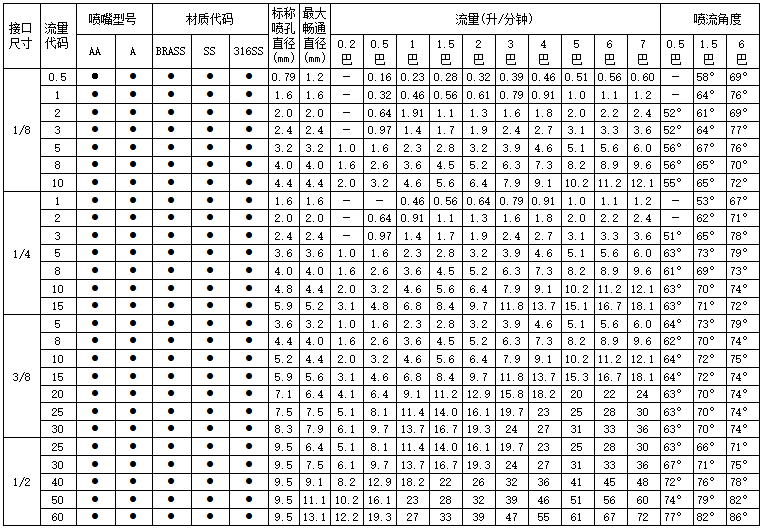

性能数据
接口
尺寸
(in.)
流量
代码
喷嘴
型号
材质代码 主体
入口
直径
(毫米)
额定
喷孔
孔径
(毫来
流量(升/分钟)   喷流角度
AA A BRASS SS 316SS 0.2
0.5
1
1.5
2
3
4
5
6
7
0.5
1.5
6巴
 1/8 0.5 0.79 1.2 0.16 0.23 0.28 0.32 0.39 0.46 0.51 0.56 0.60 58° 69°
1 1.6 1.6 0.32 0.46 0.56 0.64 0.79 0.91 1.0 1.1 1.2 64° 76°
2 2.0 2.0 0.64 0.91 1.1 1.3 1.6 1.8 2.0 2.2 2.4 52° 61° 69°
3 2.4 2.4 0.97 1.4 .7 1.9 2.4 2.7 3.1 3.3 3.6 52° 64° 77°
5 3.2 3.2 1.0 16 2.3 2.8 3.2 3.9 4.6 5.1 5.6 6.0 56° 67° 76°
8 4.0 4.0 1.6 2.6 3.6 4.5 5.2 6.3 7.3 8.2 8.9 9.6 56° 65° 70°
10 4.4 4.4 2.0 3.2 4.6 5.6 6.4 7.9 9.1 0.2 11.2 2.1 55° 65° 72°
1/4 1 1.6 1.6 0.46 0.56 0.64 0.79 0.91 1.0 1.1 1.2 53° 67°
2 2.0 2.0 0.64 0.91 1.1 1.3 1.6 1.8 2.0 2.2 24  62° 71°
3 2.4 2.4 0.97 1.4 1.7 1.9 2.4 2.7 3.1 3.3 3.6 51° 65° 78°
5 3.6 3.6 1.0 1.6 2.3 2.8 3.2 3.9 4.6 5.1 5.6 6.0 63° 73° 79°
8 4.0 4.0 1.6 2.6 3.6 4.5 5.2 6.3 7.3 8.2 8.9 9.6 61° 69° 73°
10 4.8 4.4 2.0 3.2 4.6 5.6 6.4 7.9 9.1 10.2 11.2 12.1 63° 70° 74°
15 5.9 5.2 3.1 4.8 6.8 8.4 9.7 1.8 13.7 5.3 16.7 18.1 63° 71° 72°
3/8 5 3.6 3.2 1.0 1.6 2.3 2.8 3.2 3.9 4.6 5.1 5.6 6.0 64° 73° 79°
8 4.4 4.0 1.6 2.6 3.6 4.5 5.2 6.3 7.3 8.2 8.9 9.6 62° 70° 74°
10 5.2 4.4 2.0 3.2 4.6 5.6 6.4 7.9 9.1 0.2 1.2 2.1 64° 72° 75°
15 5.9 5.6 3.1 4.8 6.8 8.4 9.7 11.8 13.7 15.3 16.7 18.1 64° 72° 74°
20 7.1 6.4 4.1 6.4 9.1 11.2 12.9 5.8 18.2 20 22 24 63° 70° 74°
25 7.5 7.5 5.1 8.1 11.4 14.0 16.1 9.7 23 25 28 30 63° 70° 74°
30 8.3 7.9 6.1 9.7 3.7 16.7 19.3 24 27 31 33 36 63° 70° 74°
1/2 25 9.5 6.4 5.1 8.1 11.4 14.0 16.1 9.7 23 25 28 30 63° 66° 71°
30 9.5 7.5 6.1 9.7 13.7 16.7 9.3 24 27 31 33 36 67° 71° 75°
40 9.5 9.1 8.2 12.9 8 22 26 32 36 41 45 48 72° 76° 78°
50 9.5 11.1 10.2 161  23 28 32 39 46 51 56 60 74° 79° 82°
60 9.5 13.1 12.2 19.3 27 33 39 47 55 61 67 72 77° 82° 86°
尺 寸

空心锥喷嘴尺寸

空心锥喷嘴尺寸


订购信息


备注:BRASS-黄铜,SS-不锈钢,316SS-316不锈钢


资料下载

本产品PDF资料下载:空心锥转角喷嘴

其他空心锥产品资料:大流量碳化硅喷嘴   直线式空心锥喷嘴   反射型空心锥喷嘴
