W系列广角型扇形喷嘴

本文来源：天津三安科技有限公司

设计特点

• 广角扁平扇形的喷雾形状，分布均匀，打击力中等。
• 液滴中等大小。
• 畅通的流体通道尽可能减少了堵塞的发生。
• 精确的设计，保证了可靠准确地控制偏转和喷射角度。

一般应用

• 喷流空气净化器板
• 冷却传送带
• 胶片冲洗
• 网或毛毯低压清洗
• 水帘

性能数据

空气和蒸汽

流量代码	额定喷孔孔径 (毫米)	空气流量(升/分钟)				蒸气流量(升/分钟)				喷嘴150毫米处的覆盖范围(毫米)
-	-	0.7巴	1.5巴	3巴	3.5巴	0.7巴	1.5巴	3巴	3.5巴	0.7巴	1.5巴
0.50	0.61	4.5	6.4	10.5	11.6	0.16	0.23	0.37	0.41	51	127
0.75	0.71	6.2	9.1	14.7	16.7	0.23	0.33	0.53	0.66	64	140
1	0.84	9.6	13.7	22	25	0.34	0.49	0.80	0.90	76	152
1.5	1.04	15.3	22	36	40	0.54	0.78	1.3	1.5	89	165
2	1.17	19.3	28	45	51	0.68	1.0	1.6	1.8	102	190
2.5	1.32	27	37	60	71	0.95	1.3	2.1	2.5	102	190
3	1.45	31	47	77	85	1.1	1.7	2.7	3.0	127	203
4	1.65	40	57	85	108	1.4	2.0	3.1	3.9	127	228
5	1.85	54	76	124	139	1.9	2.7	4.5	5.0	152	267
7.5	2.31	79	117	189	210	2.9	4.2	6.8	7.6	152	267
10	2.64	110	159	255	290	3.9	5.7	9.2	10.4	178	279
15	3.28	181	260	420	475	6.5	9.3	15.0	17.1	178	305
20	3.76	225	325	520	590	8.0	11.6	18.8	21	216	368
30	4.57	320	465	760	850	11.6	16.8	27	30	216	394

液体

接口尺寸(in.)						流量代码	额定喷孔孔径 (毫米)	空气流量(升/分钟)									喷流角度
1/8	1/4	3/8	1/2	3/4	1	流量代码	额定喷孔孔径 (毫米)	0.2巴	0.3巴	0.5巴	0.7巴	1巴	1.5巴	2巴	3巴	4巴	0.5 巴	1.5 巴	4巴
●						0.25	0.41	-	-	-	-	0.11	0.14	0.16	0.20	0.23	-	83°	117°
●						0.50	0.61	-	-	-	-	0.23	0.28	0.32	0.39	0.46	-	89°	122°
●						0.75	0.71	-	-	-	0.29	0.34	0.42	0.48	0.59	0.68	-	106°	125°
●						1	0.84	-	-	-	0.38	0.46	0.56	0.64	0.79	0.91	-	109°	128°
●						1.5	1.0	-	-	0.48	0.57	0.68	0.84	0.97	1.2	1.4	73°	108°	125°
●	●					2	1.2	-	-	0.64	0.76	0.91	1.1	1.3	1.6	1.8	83°	113°	129°
●	●					2.5	1.3	-	0.62	0.81	0.95	1.1	1.4	1.6	2.0	2.3	98°	122°	133°
●	●					3	1.4	-	0.75	0.97	1.1	1.4	1.7	1.9	2.4	2.7	86°	112°	126°
●						4	1.7	-	1.0	1.3	1.5	1.8	2.2	2.6	3.2	3.6	97°	123°	132°
●	●					5	1.9	1.0	1.2	1.6	1.9	2.3	2.8	3.2	3.9	4.6	114°	128°	142°
●	●					7.5	2.3	1.5	1.9	2.4	2.9	3.4	4.2	4.8	5.9	6.8	101°	119°	134°
●	●					10	2.6	2.0	2.5	3.2	3.8	4.6	5.6	6.4	7.9	9.1	115°	133°	145°
●	●					12	2.9	2.4	3.0	3.9	4.6	5.5	6.7	7.7	9.5	10.9	128°	139°	153°
●	●					15	3.3	3.1	3.7	4.8	5.7	6.8	8.4	9.7	11.8	13.7	98°	113°	123°
●	●					18	3.6	3.7	4.5	5.8	6.9	8.2	100	116	14.2	16.4	106°	120°	131°
●	●					20	3.8	4.1	5.0	6.4	7.6	9.1	11.2	12.9	15.8	18.2	110°	122°	133°
	●					22	4.0	4.5	5.5	7.1	8.4	10.0	12.3	14.2	17.4	20	113°	125°	136°
	●					24	4.1	4.9	6.0	7.7	9.2	10.9	13.4	15.5	18.9	22	115°	131°	144°
	●					27	4.4	5.5	6.7	8.7	10.3	12.3	15.1	17.4	21	25	119°	135°	148°
	●	●				30	4.6	6.1	7.5	9.7	11.4	13.7	16.7	19.3	24	27	100°	110°	121°
	●	●				35	5.0	7.1	8.7	11.3	13.3	16.0	19.5	23	28	32	105°	118°	128°
	●	●	●			40	5.3	8.2	10.0	12.9	15.3	18.2	22	26	32	36	111°	126°	136°
		●				45	5.6	9.2	11.2	14.5	17.2	21	25	29	36	41	115°	130°	140°
			●			50	6.0	10.2	12.5	16.1	19.1	23	28	32	39	46	117°	131°	140°
			●			60	6.5	12.2	15.0	19.3	23	27	33	39	47	55	120°	134°	142°
			●			70	7.1	14.3	17.5	23	27	32	39	45	55	64	123°	137°	146°
			●			80	7.5	16.3	20	26	31	36	45	52	63	73	127°	138°	149°
				●		90	8.0	18.3	22	29	34	41	50	58	71	82	120°	133°	140°
				●		100	8.4	20	25	32	38	46	56	64	79	91	123°	136°	145°
				●		110	8.8	22	27	35	42	50	61	71	87	100	125°	138°	148°
			●	●		120	9.3	24	30	39	46	55	67	77	95	109	129°	143°	150°
				●		140	10.3	29	35	45	53	64	78	90	111	128	118°	127°	135°
				●		160	11.1	33	40	52	61	73	89	103	126	146	121°	130°	137°
				●		180	11.5	37	45	58	69	82	100	116	142	164	124°	133°	139°
				●		210	12.3	43	52	68	80	96	117	135	166	191	128°	139°	145°
					●	300	14.7	61	75	97	114	137	167	193	235	275	110°	128°	135°
					●	450	17.9	92	112	145	172	205	250	290	355	410	118°	132°	138°

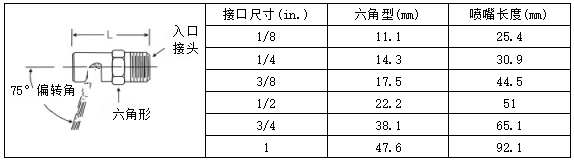

喷嘴尺寸

基于各种类最大/最重型号

订购信息

1/8英寸-1英寸NPT或BSPT(外) 备注：BRASS-黄铜，SS-不锈钢，316SS-316不锈钢

PVC-聚氯乙烯 PP-聚丙烯

资料下载

本产品PDF资料下载：W形广角扇形喷嘴

其他实心锥产品资料：标准角扇形喷嘴 V形窄角扇形喷嘴
